Зерносушилки с рекуперацией

Шахтные зерносушилки «SmartGrain» с системой рекуперации воздуха применимы для сушки продовольственного и семенного зерна, а также фуража и масличных культур.

Устройство

Продукт сушки подается в накопительный надсушильный бункер и далее поступает в сушильную шахту.

Агент сушки (нагретый воздух) производится с помощью линейной горелки (для газовых сушилок) и с помощью теплообменника (для дизельных сушилок). Линейная газовая горелка расположена непосредственно внутри канала «горячего» воздуха, а теплообменник для дизельных сушилок расположен снаружи зерносушилки.

В шахте сушилки установлены конические «крышеобразные» воздушные каналы. Эти воздушные каналы односторонне закрыты и расположены рядами так, что над каждым рядом подводящих воздух каналов находится ряд отводящих каналов (в шахматном порядке). Такое расположение воздушных каналов гарантирует проход воздуха через слой продукта.

Осевые вентиляторы, расположенные на крыше зерносушилки работая в режиме вытяжки, создают необходимый поток воздуха через слой продукта в зонах нагрева и охлаждения. Вентилятор, встроенный в шахту нагретого воздуха направляет отработанный воздух из зоны охлаждения в зону нагрева, что существенно повышает КПД зерносушилки. Таким образом, осуществляется процесс сушки.

Двигаясь вниз по шахте сушилки, продукт проходит через зоны нагрева и охлаждения в зону выгрузки и далее в выгрузной бункер.

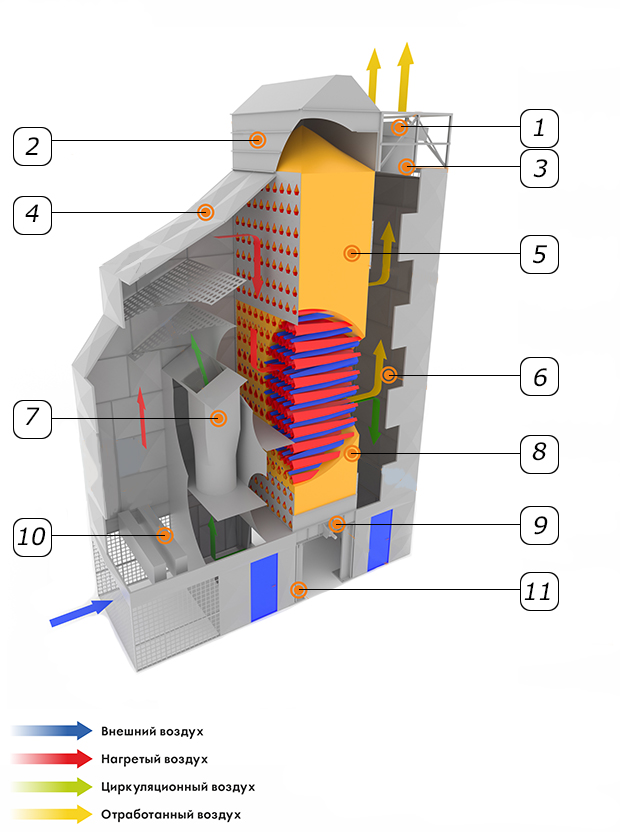

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ

1. Антипылевые жалюзи

2. Накопительный бункер

3. Вытяжные вентиляторы

4. Шахта "горячего" воздуха

5. Сушильная шахта

6. Шахта "холодного" воздуха

7. Циркуляционный вентилятор

8. Зона охлаждения

9. Устройство выгрузки

10. Линейная газовая горелка

11. Основание зерносушилки

Стандартная комплектация

  • оцинкованное исполнение
  • шахта сушилки с воздушными коробами
  • бункер-накопитель с датчиком уровня наполнения
  • канал теплого воздуха
  • канал отвода воздуха
  • разгрузочное устройство с разгрузочной воронкой
  • лестницы и площадки обслуживания
  • люки для технического обслуживания в каналах вытяжного и теплого воздуха
  • осевые вентиляторы
  • горелка
  • шкаф управления с сенсорной панелью

Дополнительное оборудование

  • теплоизоляция шахты сушилки
  • система циклонов для удаления пыли



  • Технические характеристики
