Зерносушилки

Шахтные зерносушилки «SmartGrain» применимы для сушки продовольственного и семенного зерна, а также фуража и масличных культур.

Устройство зерносушилок

Продукт сушки подается в накопительный надсушильный бункер и далее поступает в сушильную шахту.

Агент сушки (нагретый воздух) производится с помощью линейной горелки (для газовых сушилок) и с помощью теплообменника (для дизельных сушилок). Линейная газовая горелка расположена непосредственно внутри канала «горячего» воздуха, а теплообменник для дизельных устройств расположен снаружи зерносушилки.

В шахте сушилки установлены конические «крышеобразные» воздушные каналы. Они односторонне закрыты и расположены рядами так, что над каждым рядом подводящим воздух каналом находится ряд отводов (в шахматном порядке). Такое расположение воздушных линий гарантирует проход воздуха через слой продукта.

Осевые вентиляторы, встроенные в воздухоотводящий канал и работающие в режиме вытяжки, создают необходимый поток воздуха через слой продукта служащий для нагрева и охлаждения. Таким образом, осуществляется процесс сушки.

Двигаясь вниз по шахте сушилки, продукт проходит через зоны нагрева и охлаждения в зону выгрузки и далее в выгрузной бункер.

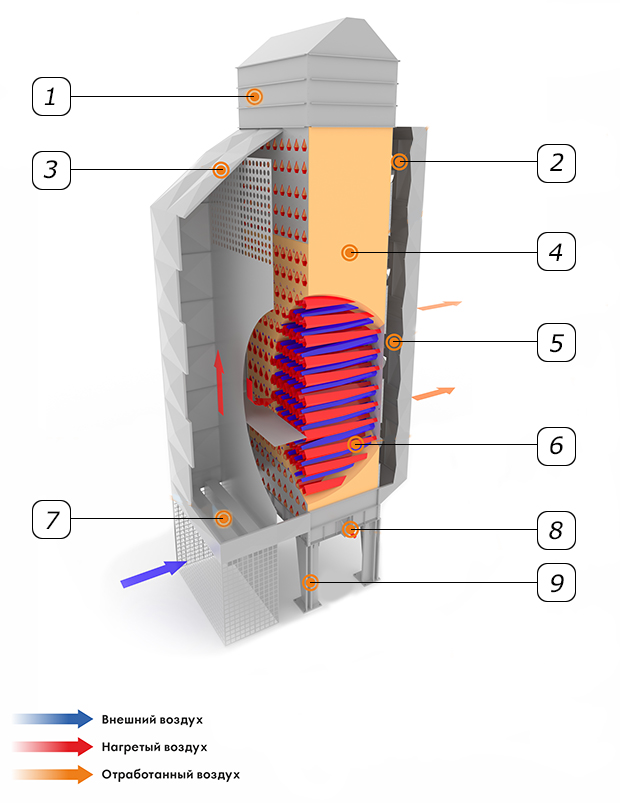

Конструктивные элементы:

1. Накопительный бункер

2. Вытяжные вентиляторы

3. Шахта "горячего" воздуха

4. Сушильная шахта

5. Шахта "холодного" воздуха

6. Зона охлаждения

7. Линейная газовая горелка

8. Устройство выгрузки

9. Основание зерносушилки

Стандартная комплектация зерносушилок

  • оцинкованное исполнение
  • шахта с воздушными коробами
  • бункер-накопитель с датчиком уровня наполнения
  • каналы воздуха
    • нагретого
    • отработанного
  • разгрузочное устройство с разгрузочной воронкой
  • лестницы и площадки обслуживания
  • люки для технического обслуживания в каналах вытяжного и теплого воздуха
  • осевые вентиляторы
  • горелка
  • шкаф управления с сенсорной панелью

Дополнительное оборудование

  • теплоизоляция шахты сушилки
  • система циклонов для удаления пыли
