Силосы с конусным дном

СИЛОСЫ С ПЛОСКИМ ДНОМ

СИЛОСЫ С КОНУСНЫМ ДНОМ

ЭКСПЕДИТОРСКИЕ СИЛОСЫ

Силосы с конусным дном в основном используются для кратковременного хранения между технологическими операциями (очистка, сушка). Реже применяются для длительного хранения. Изготавливаются с углом выгрузного конуса 45 и 60 градусов.

ОСОБЕННОСТИ КОНСТРУКЦИИ

• Изготовлены из профилированной оцинкованной стали
• Крыша с наклоном 30°
• Внешние оцинкованные ребра жесткости
• Выгрузной конус — сборный из оцинкованной стали
• Сборная опорная конструкция – горячая глубокая гальванизация
• Сборка бихромированными болтами класса прочности 8.8 с резиновыми вставками
• Герметичные соединения между стальными листами
• Анкерные болты HILTI

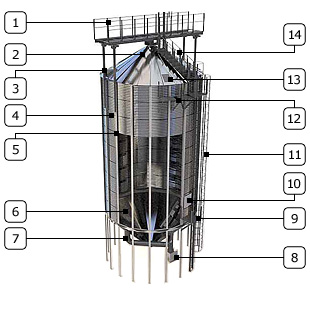

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ

1. Транспортный мост
2. Крыша
3. Проветриватели
4. Корпус
5. Ребра жесткости
6. Конусное дно
7. Система вентиляции
8. Вентилятор
9. Площадка перед инспекционной дверью
10. Инспекционная дверь
11. Вертикальная лестница
12. Площадка у смотрового люка
13. Смотровой люк в крыше силоса
14. Лестница на крыше силоса

ПАРАМЕТРИЧЕСКИЙ РЯД силосов с конусным дном

• 4,58
• 5,35
• 6,11
• 6,88
• 7,64
• 8,40
• 9,17
• 10,70

• 4,58
• 5,35
• 6,11
• 6,88

Все таблицы параметров силосов в одном файле

скачать файл Word
